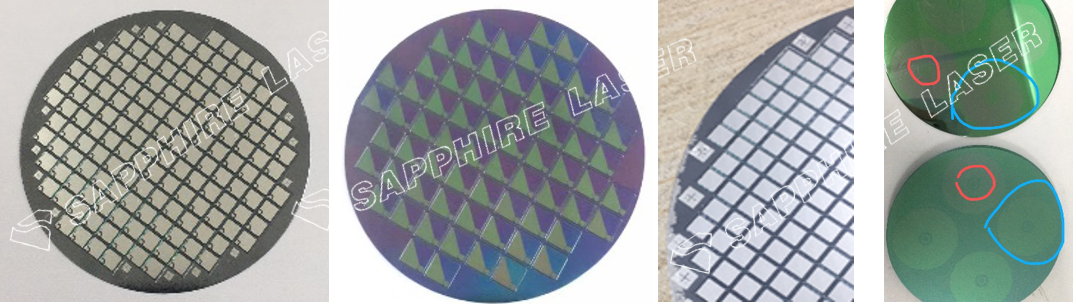

晶圓精密激光切割打孔機是集激光、機械、檢測及運動控制技術于一體的高科技產品。該機對其晶圓的切割和打孔加工生產過程全程自動化控制，人機交互信息完備，操作簡單方便。
該設備光源采用進口激光器，工作臺采用精密直線導軌配合直線電機及DD馬達，光柵尺自動反饋系統，大大提升了工作臺的運行速度、定位精度、重復定位精度等參數指標。采用進口專業控制板卡統一進行運動及激光工藝的控制，以完成晶圓的切割和打孔加工生產過程。
主要技術指標：
復合聚焦鏡焦距： f=75mm
Z軸手動行程： 25mm，千分尺調節
打孔入光孔徑： 短軸≤0.03mm
長軸（運動方向）≤0.05mm
出光孔孔徑： ≤0.01mm
工作有效行程： 200mm×200mm
X、Y軸快速移動速度：200mm/s
空程最大速度： 220mm/s
驅動方式： 直線電機驅動
編碼反饋： 光柵尺反饋
定位精度： ±0.004mm
重復定位精度： ±0.002mm
